Introduktionen af ​​sommerfugleventil

Sommerfugleventilerer kvart-drejningsventiler, der er populære til on-off eller modulerende tjenester. De er lette, har et lille installationsfodaftryk, lavere omkostninger, hurtig betjening og fås med store åbningsstørrelser. "Sommerfuglen" er en skive forbundet til en stang. Når ventilen åbner, roterer skiven for at tillade væske at passere igennem. Den lukker, når stangen drejer skiven en kvart omgang til en position vinkelret på strømningsretningen. I denne artikel vil du lære, hvordan en sommerfugleventil fungerer, hvad er de forskellige typer sommerfugleventiler, hvilke aktiveringsmuligheder der er tilgængelige for disse ventiler og mere.

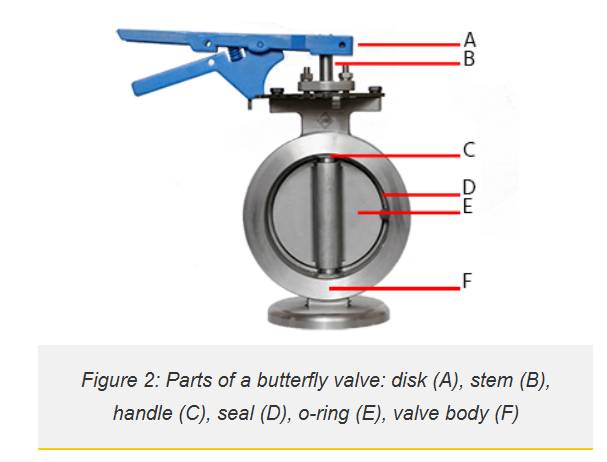

Funktionsprincip Sommerfugleventiler har en forholdsvis enkel konstruktion. Figur 2 viser hovedkomponenterne i en sommerfugleventil, som er krop, tætning, skive og spindel. Skiven (Figur 2 mærket E) på en sommerfugleventil flugter med midten af ​​det tilsluttede rør, og spindelen (Figur 2 mærket B) forbindes med en aktuator eller håndtag på ydersiden af ​​ventilen. I lukket position er skiven vinkelret på flowet, som vist i figur 2, og tætner mod ventilsædet (figur 2 mærket D). En o-ring (Figur 2 mærket C) i spindelpakningen forsegler mod lækage langs spindlen. Når aktuatoren eller håndtaget roterer butterflyventilens spindel 90°, roterer skiven også 90° for at blive parallel med flowet. Delvis rotation gør det muligt at drosle eller proportional flowet.

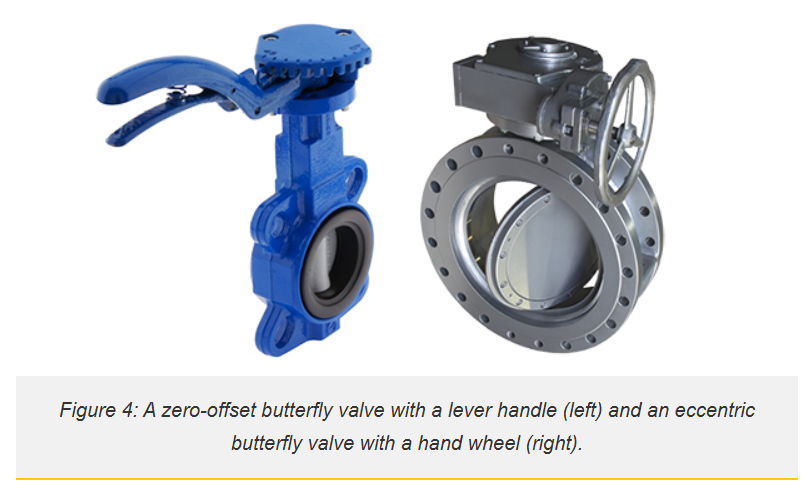

Typer af sommerfugleventiler Sommerfugleventiler kommer i forskellige designs, der hver tjener specifikke applikationer og trykområder. Sommerfugleventiler kan kategoriseres baseret på deres skivelukningsdesign, tilslutningsdesign og aktiveringsmetode.SkivelukningsdesignSommerfugleventiler kan være koncentriske eller excentriske afhængigt af spindelens placering i forhold til skivens midterlinje og overfladevinklen på ventilsædet.KoncentriskDet mest grundlæggende design af en butterflyventil eller koncentrisk butterflyventil er en koncentrisk butterflyventil. Stilken passerer gennem skivens midterlinje, og sædet er ventilhusets indvendige diameter (Figur 4 til venstre). Dette nul-offset ventildesign er kendt som elastisk sæde, fordi effektiv tætning er afhængig af gummisædets fleksibilitet. Ved lukning kommer skiven først i kontakt med sædet ved omkring 85° under en 90° rotation. Koncentriske sommerfugleventiler er velegnede til lavtryksområder.
