Vejledning til valg af sommerfugleventil, installation, fejlfinding og vedligeholdelse
Kernen isommerfugleventilteknologien ligger i dets "excentriske" design. Forskellige strukturer passer til vidt forskellige arbejdsforhold.
| Type | Design | Karakteristika | Bedst til |
|---|---|---|---|
| Koncentrisk / Nul-offset | Akselcenter, skivecenter og kropscenter er alle justeret. | Enkel opbygning, men skiven gnider hele tiden mod sædet under åbning/lukning. Højt slid, kort levetid. | Normal temperatur, lavt tryk, ikke-kritiske tjenester (f.eks. vanddistribution). |
| Dobbelt offset | Akselmidten er forskudt fra både skivens og kropscentrene. | Skiven løftes hurtigt af sædet efter åbning, hvilket i høj grad reducerer friktion og slid. Længere levetid. Kan bruge metalsæder til bredere temperaturområde. | Den mest udbredte type – generelle industrielle applikationer, HVAC, vandbehandling. |
| Tredobbelt offset | Tilføjer en tredje vinkelforskydning til tætningskegleaksen. | Tætning er baseret på kontakttryk, ikke elastisk deformation. Tilbyder høj temperaturmodstand, bobletæt afspærring og minimal lækage. | Alvorlige tjenester – damp-, højtryks-, kryogene (LNG)- og PSA-gasseparationsanlæg. |

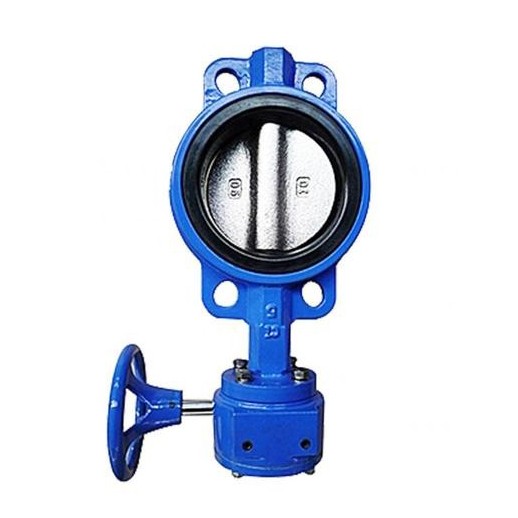

Professionelt tip: Ved høje temperaturer med damp eller kritiske procestjenester skal du altid vælge tredobbelt forskudte metalventiler. Til simple vandledninger er en koncentrisk gummibeklædt ventil tilstrækkelig og omkostningseffektiv.
Installationsvejledning: To detaljer, der gør eller ødelægger jobbet
1. Flangetilpasning – #1 årsag til, at ventiler ikke åbner
En meget almindelig feltklage er "ventilen vil ikke åbne efter installation." Synderen bruger næsten altid en standard flangflade (FF) eller hævet flange (RF) i stedet for en sommerfugleventilspecifik flange.
-
Problemet: Standardflanger har en mindre indre diameter (ID). Når den er boltet op, fanger flange-ID'en fysisk skiven og forhindrer den i at rotere.
-
Rettelsen:
Brug altid de af producenten anbefalede butterflyventilflanger (ofte med et større ID).
Før installation skal du fysisk måle og kontrollere, at flange-ID'et passer til ventilens indre diameter.
2. Placering – Giv ventilen "ånderum"
-
Opstrøms/nedstrøms lige rør: Installer ventilen mindst 4-6 rørdiametre væk fra pumper, albuer eller T-stykker. Dette minimerer turbulens og flow-inducerede vibrationer, som kan beskadige sædet og påvirke kontrolnøjagtigheden.
-
Installationsposition: Under installationen skal du holde disken i den revne-åbne (delvist åben) position (~10–15°). Dette beskytter det bløde sæde mod at blive hullet af skivekanten, hvis der opstår et uheld.
Fejlfinding: Almindelige feltproblemer og løsninger
| Problem | Mulige årsager | Løsninger |
|---|---|---|
| Lækage over sædet (intern lækage) | 1. Affald (skala, svejseslagge) fanget på tætningsoverfladen. 2. Skiven ikke helt lukket (aktuatorens endestop forkert justeret). 3. Ujævnt flangeboltsmoment, der forvrænger sædet. | 1. Skyl ledningen eller rengør forseglingsområdet manuelt. 2. Genkalibrer aktuatorens vandringsgrænser for at sikre fuld lukning. 3. Spænd flangeboltene jævnt i et stjernemønster til den angivne værdi. |
| Lækage ved flangepakninger (ekstern lækage) | 1. Pakningen er ældet eller inkompatibel med mediet. 2. Ujævn flangeboltspænding. | 1. Udskift med mediekompatible pakninger. 2. Brug en momentnøgle til at stramme boltene jævnt efter specifikationerne. |
| Klæber / svært at betjene | 1. Ventilen har stået i tomgang for længe (rust eller sedimentopbygning på spindlen/lejet). 2. Faste partikler trængte ind i lejespalten. | 1. For tomgangsventiler skal du cykle dem mindst en gang om måneden for at forhindre anfald. 2. For fastsiddende ventiler, prøv forsigtigt at banke på skiven med en hammer, mens du påfører penetrerende olie. Alvorlige tilfælde kan kræve lejeudskiftning. |
| Stængellækage (pakningslækage) | 1. Emballagemateriale udtørret, ældet eller kemisk uforeneligt. 2. Stilken ridset, korroderet eller bøjet. | 1. Vælg den korrekte pakning til temperaturen/trykket/mediet. 2. Udskift stilken og pakningen. Kør altid langsomt for at undgå skader på stammen fra pludselige momentspidser. |
Vedligeholdelse bedste praksis – Forebyggelse er bedre end helbredelse
-
Regelmæssig motion: Ved ventiler, der ikke bruges ofte, skal de betjenes helt åbne til helt lukkede mindst en gang om måneden. Dette forhindrer skiven og sædet i at "fryse" sammen på grund af bundfald eller mindre korrosion.
-
Smøring: Sprøjt jævnligt lithium-baseret eller producentanbefalet fedt ind i fedtfittings (hvis monteret). Dette er især kritisk i kystnære omgivelser eller miljøer med høj luftfugtighed for at forhindre korrosion af stilke/lejer.
-
Tjek aktuatorens tilstand:
For elektriske aktuatorer: Tjek for korrekt spænding, endestopfunktionalitet og gearkassens olieniveau.
For pneumatiske/hydrauliske aktuatorer: Tjek for luft-/olielækager, filterrenhed og konstant forsyningstryk.
- Overvåg sædeslid: Hvis du bemærker, at aktuatoren tager længere tid om at lukke ventilen helt, kan det bløde sæde være slidt. For kritiske tjenester skal du overveje at planlægge en udskiftning af sædet, før der opstår en lækage.
