Er din støbejerns Penstock Gate den tavse vogter af dit vandsystem?

Vandsystemer skaber sjældent overskrifter, før noget går galt. FYL teknologiStøbejerns Penstock Gatefremhæver, hvordan en simpel flowkontrolkomponent stille og roligt kan beskytte dræn, spildevand og vandinfrastruktur.

Hvorfor flowkontrolproblemer ofte starter i det små

Et vandkontrolsystem kan indeholde pumper, rør, skærme, tanke, sensorer og behandlingsudstyr, men porten, der styrer flowet, er let at overse. Når porten ikke lukker ordentligt, lækker omkring rammen eller bliver svær at betjene, kan problemet hurtigt spredes til andre dele af systemet.

I dræn- og spildevandsanlæg kan ukontrolleret flow påvirke vedligeholdelsesarbejde, overløbsstyring, tankisolering og nødberedskab. I vandbeskyttelsesprojekter kan et upålideligt isolationspunkt gøre inspektion eller reparation mere kompliceret end forventet.

Det er derfor, penstock-porte ofte beskrives som "tavse vogtere." De tiltrækker normalt lidt opmærksomhed, når de fungerer korrekt. Deres betydning bliver kun indlysende, når en kanal, tank eller rørledning skal isoleres.

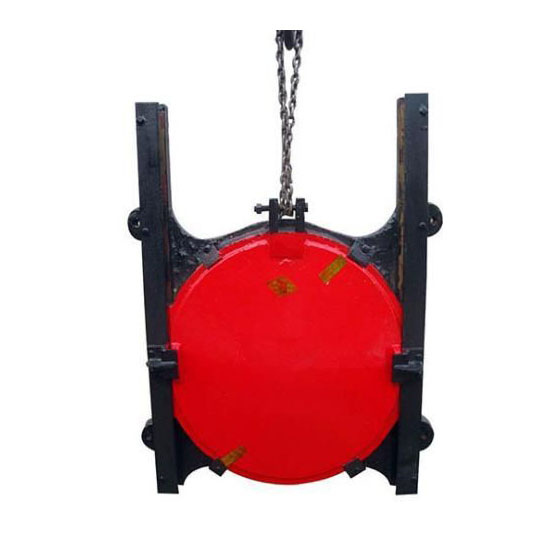

En Støbejerns Penstock Gate er særligt velegnet til denne rolle, fordi dens struktur er designet omkring et ligetil formål: at kontrollere eller lukke for vand gennem en åbning i en væg, kanal, tank eller lignende struktur.

Hvad gør en Penstock Gate anderledes?

I modsætning til en konventionel rørledningsventil er en penstock-port almindeligvis installeret på tværs af en åbning i stedet for blot at placeres mellem to rørsektioner.

Portpladen bevæger sig lodret for at regulere eller stoppe passagen af ​​vand. Afhængigt af konfigurationen kan betjeningen være manuel eller tilsluttet et aktuatorsystem.

Dette arrangement er nyttigt i applikationer, hvor store rektangulære eller firkantede åbninger skal isoleres.

Typiske steder inkluderer:

Designet er relativt let at forstå, hvilket er en af ​​grundene til, at penstock-porte forbliver meget udbredte på trods af udviklingen af ​​mere sofistikeret automatiseret kontroludstyr.

Hvor støbejern bliver vigtigt

Materialevalg påvirker direkte, hvordan en port opfører sig over tid.

Støbejern giver en stiv strukturel base for rammen og porten. I vandkontrolapplikationer hjælper denne stivhed med at opretholde samlingens geometri, når porten udsættes for hydraulisk tryk.

Tætningsarrangementet er lige så vigtigt. En port, der ser mekanisk sund ud, kan stadig skabe driftsproblemer, hvis dens tætningsflader er dårligt justeret, beskadiget eller uegnet til driftsforholdene.

Af denne grund bør evaluering af en penstock-port ikke kun fokusere på materialet i hoveddelen. Rammen, portpladen, tætningskomponenterne, spindlen, betjeningsmekanismen og installationsgrænsefladen bidrager alle til den faktiske ydeevne.

De skjulte omkostninger ved dårlig isolation

En almindelig fejl ved planlægning af vandinfrastruktur er kun at betragte porten som et flowkontrolelement. I virkeligheden kan det også påvirke vedligeholdelseseffektiviteten.

Forestil dig en behandlingskanal, der har brug for inspektion. Hvis isolationsporten ikke helt kan stoppe indkommende vand, kan personalet få brug for yderligere pumpning eller midlertidige blokeringsforanstaltninger. Et relativt lille tætningsproblem kan derfor skabe en meget større vedligeholdelsesopgave.

Det samme problem kan opstå under nødreparationer.

Disse krav forklarer, hvorfor tilsyneladende grundlæggende komponenter fortjener omhyggelig specifikation.

Tre spørgsmål værd at stille inden udvælgelsen

Valg af en gate bør begynde med driftsmiljøet i stedet for produktnavnet.

1. Hvordan er vandet?

Rent vand, spildevand, industrielt procesvand og kemisk påvirkede væsker kan stille meget forskellige krav til tætningskomponenter og udsatte overflader.

Suspenderede faste stoffer er en anden overvejelse. Sand, slam og andre partikler kan samle sig omkring porten og påvirke bevægelse eller tætning.

Mediets driftstemperatur og kemiske egenskaber bør også tages i betragtning ved valg af tætningsmaterialer.

2. Hvilket pres vil porten udsættes for?

Hydraulisk tryk er ikke blot et spørgsmål om "mere vand betyder mere tryk."

Tryk afhænger af faktorer såsom vanddybde, installationsposition og systemkonfiguration. En låge placeret i bunden af ​​en dyb tank kan opleve betydeligt større tryk end en, der er installeret nær vandoverfladen.

Portstrukturen skal derfor svare til de faktiske driftsforhold.

3. Hvordan vil det blive betjent?

Manuel betjening kan være praktisk for mindre eller sjældnere justerede systemer. Større installationer eller steder, der kræver fjernbetjening, kan bruge elektriske eller andre aktiveringssystemer.

Tilgængelighed betyder også noget. En port, der teknisk fungerer, men som er svær at nå, kan blive et vedligeholdelsesproblem.

Installation kan være lige så vigtig som porten

Selv en korrekt specificeretStøbejerns Penstock Gatekan fungere dårligt, hvis installationsbetingelserne ignoreres.

Monteringsfladen skal passe til portrammen. Ujævne overflader, unøjagtig placering eller utilstrækkelig forankring kan påvirke justering og tætning.

Under installationen fortjener flere punkter opmærksomhed:

1. Tjek åbningsmålene før installation.
2. Bekræft, at portrammen er korrekt justeret.
3. Sørg for, at fastgørelsespunkter matcher det strukturelle design.
4. Kontroller, at portpladen bevæger sig uden unormal modstand.
5. Undersøg tætningskontaktområdet.
6. Udfør en funktionstest, før systemet går i normal drift.

Disse trin er ikke komplicerede, men de kan forhindre problemer, der er meget sværere at rette efter et anlæg er i drift.

Hvorfor test ikke bør være en eftertanke

En vandkontrolkomponent kan se perfekt ud under en visuel inspektion, mens den stadig har et driftsproblem.

Test giver et mere brugbart billede.

For eksempel kan åbning og lukning af porten afsløre usædvanlig modstand, fejljustering eller interferens. En tætningstest kan hjælpe med at identificere lækage, som ikke umiddelbart er tydelig ved ekstern inspektion.

FYL Technology oplyser, at dens ventil og relaterede væskekontrolprodukter gennemgår 100 % test før forsendelse. For infrastrukturapplikationer er denne type afprøvning særligt relevant, fordi installationsproblemer kan blive dyre, når først udstyr er indlejret i et fungerende vandsystem.

Kvalitetsstyring har også betydning. FYL Technology opererer under et ISO 9001 kvalitetsstyringssystem og leverer produkter designet omkring standarder, herunder DIN, ANSI, API, BS og JIS, afhængigt af produkt- og applikationskravene.

Vedligeholdelse: Den del, der bliver glemt

En port kan forblive ubrugt i flere måneder og stadig forventes at fungere, når det er nødvendigt.

Det skaber en simpel vedligeholdelsesregel: sjælden brug betyder ikke nul vedligeholdelse.

Periodiske kontroller kan omfatte:

For automatiserede systemer bør aktuatordrift og styresignaler også kontrolleres.

Målet er ikke at skabe et unødvendigt kompliceret vedligeholdelsesprogram. Det er for at sikre, at et isolationspunkt forbliver tilgængeligt, når systemet rent faktisk har brug for det.

Støbejerns Penstock Gate vs. konventionelle ventilapplikationer

De to typer udstyr er ikke nødvendigvis konkurrenter. De løser forskellige flowkontrolproblemer.

En konventionel ventil er ofte mere egnet til en rørledning, hvor væske bevæger sig gennem en cirkulær passage. En penstock-port bliver mere relevant, når systemet indeholder en åben kanal, tankvæg, rektangulær åbning eller stor isolationsåbning.

Forståelse af denne skelnen kan forhindre en ellers passende komponent i at blive valgt til den forkerte placering.

En stille komponent med et meget praktisk arbejde

Udtrykket "tavs vogter" kan lyde dramatisk, men det afspejler en praktisk virkelighed. Flowkontroludstyr får ofte først opmærksomhed, når det svigter.

En velvalgt port behøver ikke at udføre en kompliceret opgave. Den skal lukke, når isolering er påkrævet, åben, når flowet skal genoptages, modstå de forventede hydrauliske forhold og forblive servicedygtig efter perioder med inaktivitet.

Den enkelhed er netop derfor, at specifikationer betyder noget.

For vandbesparelse, spildevandsbehandling, dræning og industrielle vandsystemer starter den mest nyttige udvælgelsesproces med åbningsstørrelse, hydraulisk tryk, mediumegenskaber, tætningskrav, driftsfrekvens, installationsforhold og vedligeholdelsesplan.

A Støbejerns Penstock Gateer derfor mere end en metalplade, der styrer vand. Det er et vigtigt isolationspunkt i det bredere system. Når dets materiale, tætningsarrangement, struktur, betjeningsmetode og installation er afstemt efter de faktiske forhold, kan det udføre en ligetil, men væsentlig rolle i at holde vandinfrastrukturen kontrollerbar og vedligeholdelig.

Til applikationer, der kræver forskellige dimensioner, driftsmetoder eller projektspecifikke konfigurationer, leverer FYL Technology en række penstock- og væskestyringsløsninger udviklet til vandbevaring, spildevand, miljøbeskyttelse, kemikalier, energi, petroleum og andre industrielle applikationer.
