Hvad er forskellen mellem enkelt-, dobbelt- og tredobbelt excentriske sommerfuglventiler?

1. Center sommerfuglventil

De strukturelle egenskaber ved denne typeSommerfuglventiler, at ventilstamaksen, midten af ​​sommerfuglpladen og midten af ​​kroppen er i samme position. Strukturen er enkel og let at fremstille. Almindelige gummibelede sommerfuglventiler hører til denne kategori. Ulempen er, at sommerfuglpladen og ventilsædet altid er i en tilstand af ekstrudering og skrabning, modstandsafstanden er stor, og slidet er hurtigt. For at overvinde ekstrudering og skrabning og sikre forseglingsydelsen er ventilsædet dybest set lavet af elastiske materialer såsom gummi eller polytetrafluoroethylen, men det er også begrænset af temperatur i brug. Dette er grunden til, at folk traditionelt mener, at sommerfuglventiler ikke er modstandsdygtige over for høje temperaturer.

2. Enkelt excentrisk sommerfuglventil

For at løse ekstruderingsproblemet med sommerfuglpladen og ventilsædet på den koncentriske sommerfuglventil blev der produceret en enkelt excentrisk sommerfuglventil. Dens strukturelle egenskaber er, at ventilstamaksen afviger fra midten af ​​sommerfuglpladen, så de øvre og nedre ender af sommerfuglpladen ikke længere bliver rotationsaksen, og de øverste og nedre ender af sommerfuglpladen og ventilsædet er spredt og reduceret. Overdreven ekstrudering. På grund af den enkelte excentriske struktur forsvinder det skrabende fænomen mellem sommerfuglpladen og ventilsædet imidlertid ikke under hele åbnings- og lukningsprocessen for ventilen, og påføringsområdet ligner den for koncentrisk sommerfuglventil, så det er ikke vidt brugt.

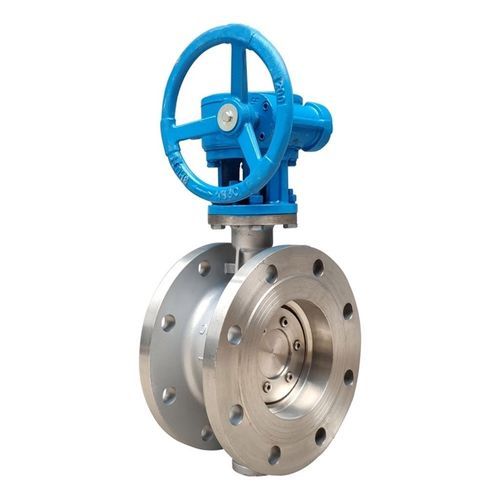

3. dobbelt excentrisk sommerfuglventil

DeDobbelt excentrisk sommerfuglventil, som er den mest anvendte i øjeblikket, forbedres yderligere på basis af den enkelte excentriske sommerfuglventil. Dets strukturelle træk er, at ventilstamaksen afviger fra både midten af ​​sommerfuglpladen og midten af ​​kroppen. Den dobbelte excentriske effekt gør det muligt for sommerfuglpladen hurtigt at løsne sig fra ventilsædet, efter at ventilen er åbnet, hvilket i høj grad eliminerer det unødvendige overdrevne ekstrudering og skrabning mellem sommerfuglpladen og ventilsædet, hvilket reducerer åbningsmodstanden, reducerer slid og øger ventilsædets levetid. Den betydelige reduktion i skrabning tillader også den dobbelte excentriske sommerfuglventil at bruge metalventilsæder, hvilket forbedrer påføring af sommerfuglventiler i felter med høj temperatur. Fordi dets forseglingsprincip tilhører positionens forseglingsstruktur, det vil sige forseglingsoverfladen på sommerfuglpladen og ventilsædet er i linje -kontakt, og den elastiske deformation forårsaget af sommerfuglpladen Presset, og trykkapaciteten er lavt. Dette er grunden til, at folk traditionelt mener, at sommerfuglventiler ikke er modstandsdygtige over for højt tryk og har stor lækage.

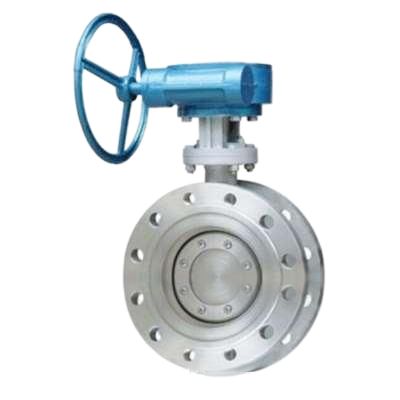

4. tredobbelt excentrisk sommerfuglventil

For at være resistent over for høj temperatur skal der anvendes hårde sæler, men lækagen er stor; For at have nul lækage skal der anvendes bløde tætninger, men de er ikke modstandsdygtige over for høj temperatur. For at overvinde modsigelsen af ​​den dobbelte excentriske sommerfuglventil,Sommerfuglventilvar excentrisk for tredje gang. Dets strukturelle træk er, at selvom aksens position for den dobbelte excentriske ventilstamme er excentrisk, afbøjes den koniske akse på sommerfuglpladesætningsoverfladen til kroppens cylindriske akse. Det vil sige, efter den tredje excentricitet, er tætningsafsnittet af sommerfuglpladen ikke længere en ægte cirkel, men en ellipse, og formen på dens forseglingsoverflade er asymmetrisk, den ene side er tilbøjelig til kroppens midterste linje, og den anden side er parallel med den midtlinie i kroppen.

Det største træk ved denne tredje excentricitet er, at den grundlæggende ændrer tætningsstrukturen. Det er ikke længere en positionstætning, men en torsionstætning, det vil sige, det er ikke afhængig af den elastiske deformation af ventilsædet, men er helt afhængig af ventilsædets kontaktoverfladetryk for at opnå tætningseffekten. Derfor løses problemet med nul lækage af metalventilsædet i et fald, og fordi kontaktoverfladetrykket er proportionalt med det medium tryk, løses også højtrykket og højtemperaturresistensen.
