Hvad er klassificeringerne af portventiler?

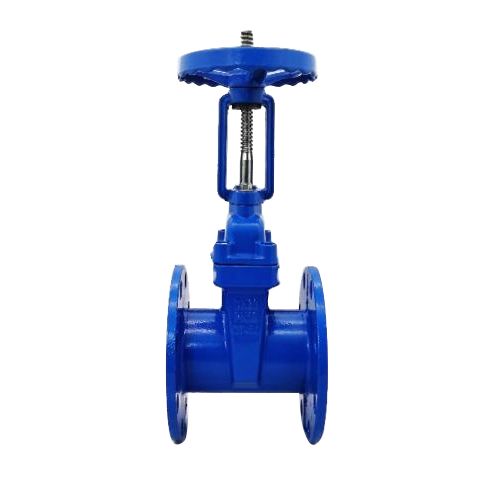

Hvis klassificeret efter ventilstamme,portventilerkan opdeles i stigende stamportventiler og skjulte stamportventiler. Den trapezformede tråd af ventilstammen for den stigende stamportventil placeres uden for ventilkroppen, der er placeret på den øverste del af ventilstammen. Ved at dreje ventilstammøtrikken, kører ventilstammen portskiven til at stige og falde synkront for at realisere åbningen og lukningen af ​​ventilen. Da ventilstammøtrikken ligger uden for kropshulen, er det befordrende for smøring, og åbnings- og lukningstilstanden er intuitiv og åbenlyst, så det er vidt brugt. I hårde miljøer er de udsatte tråde i ventilstammen imidlertid modtagelige for skader og korrosion og påvirker endda drift.

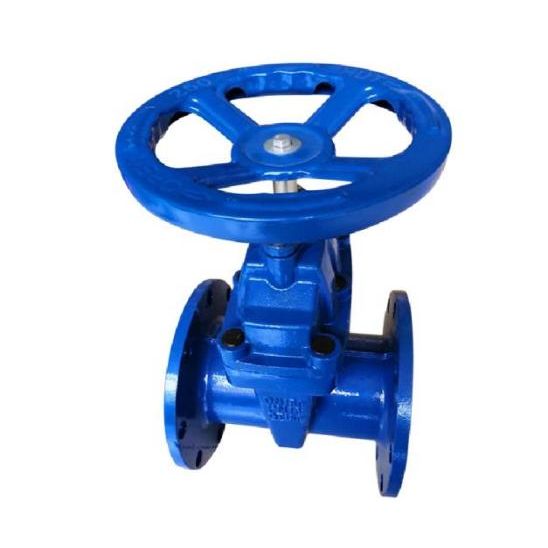

Den skjulte stamportventil kaldes også en roterende stamportventil. Ventilstammøtrikken anbringes inde i ventilkroppen i direkte kontakt med mediet og er ofte fastgjort på portskiven. Ventilstammøtrikken kører portskiven for at bevæge sig op og ned for at afslutte åbningen og lukke gennem rotationen af ​​ventilstammen. Normalt er der en trapezformet tråd i bunden af ​​ventilstammen. Gennem tråden i bunden af ​​ventilen og guide -rillen på ventilskiven omdannes rotationsbevægelsen til lineær bevægelse, det vil sige, at driftsmomentet omdannes til driftsdriv. Da den trapezformede tråd, der bruges til transmission, er placeret inde i ventilkroppen, er den modtagelig for medium korrosion og kan ikke smures. Graden af ​​åbning kan ikke observeres direkte, og en indikatorenhed er påkrævet.

Hvis klassificeret efter struktur,portventilerKan opdeles i to typer: kileportventiler og parallelle portventiler. Forseglingsoverfladen på fladportventilen er parallel med den lodrette midtlinie, så tætningsoverfladerne på ventilkroppen og portpladen er også parallelle med hinanden. Den mest almindelige type portventil er dobbeltdisk-typen. For at få ventilkroppen og portpladen har tæt kontakt mellem de to tætningsoverflader, når de lukker, bruges en dobbeltsidet trykkil ofte mellem de to portplader. De fleste af dem bruges på rørledninger med lavt tryk såsom små rørledninger. Der er også parallelle portventiler med enkeltporte, men de er sjældne.

Forseglingsoverfladen på kileportventilen er i en bestemt vinkel til den lodrette midtlinie, og det er en portventil med to kileformede tætningsoverflader. Porten til Wedge Gate -ventilen fås i enkelt- og dobbeltporte. Fordelen ved dobbeltporttypen er, at nøjagtighedskravet i forseglingsoverfladevinklen er lav, temperaturændringen er ikke let at kile porten, og slid på tætningsoverfladen kan kompenseres ved at tilføje pakninger. Ulempen er, at strukturen er kompliceret, og det er let at holde sig i viskøse medier. Mere vigtigt er, at portpladen er let at falde af, efter at de øvre og nedre baffler er blevet korroderet i mange år.

Derudover er der andre forskellige måder at klassificere på:

I henhold til forskellige standarder: National Standard Gate Valve, American Standard Gate Valve, German Standard Gate Valve, Japanese Standard Gate Valve.

I henhold til forbindelsesmetoden: Flange Gate Valve, svejset portventil, gevind gateventil (også opdelt i intern tråd og ekstern tråd).

I henhold til trykniveauet: Højtryksportventil, lav (medium) trykportventil.

I henhold til køremetoden: elektrisk portventil,Pneumatisk portventil, manuel portventil.

I henhold til materialeklassificeringen: rustfrit stålportventil, smedt stålportventil, støbt stålportventil, kulstofstålportventil, støbejernsportventil, kobberportventil (også opdelt i bronze -portventil, messingportventil), keramisk gateventil, plastportventil.
