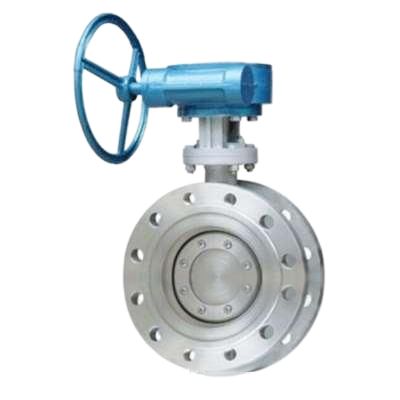

Hvordan man måler sommerfuglventiler

Sommerfuglventilerer vidt brugt i industrielle og indenlandske anvendelser til at regulere væskestrøm. Måling af en sommerfuglventil korrekt er afgørende for at sikre korrekt installation, kompatibilitet med rørsystemer og optimal ydelse. Her er en trinvis vejledning til måling af sommerfuglventiler:

1. Forstå komponenterne til at måle

Før du måler, skal du gøre dig bekendt med de dele af en sommerfuglventil, der kræver dimensionering:

- Ventilkrop: Hovedhuset, der indeholder skiven og sædet.

- Disk: Den cirkulære plade, der roterer for at kontrollere væskestrømmen.

- Sæde: Forseglingsoverfladen mellem disken og ventilkroppen.

- STEM: Skaftet, der er forbundet til disken, der overfører bevægelse fra aktuatoren.

- Flanger: Forbindelsespunkterne mellem ventilen og rørledningen.

2. værktøjer, du har brug for

- måling af bånd eller caliper

- Reference specifikationer eller datablad

- Rørstørrelsesmåler (valgfrit)

3. trin til måling af enSommerfuglventil

a) Bestem ventilstørrelse

- Nominel diameter (DN): Mål den indvendige diameter af røret, som ventilen vil blive installeret i. Ventilens størrelse skal matche rørets nominelle diameter.

- Ventilboring: Mål den indre diameter på ventilen, når den er helt åben for at sikre, at den matcher rørboringen.

b) Mål ansigt til ansigt afstand

-Afstand til ansigt: Mål afstanden mellem de to flanger (eller ender) af ventilkroppen. Dette er kritisk for at sikre, at ventilen passer inden for rørledningssystemet.

c) Mål flangedimensioner

- Mål flangernes ydre diameter (OD).

- Kontroller boltcirkeldiameteren (BCD): Diameteren på cirklen dannet af midtpunkterne på bolthullerne.

- Tæl og mål bolthullerne: Kontroller antallet af huller og deres diameter.

d) Mål ventilskiven

- Mål ventilskivens diameter. Sørg for, at det ikke forstyrrer den indre diameter på røret eller fittings, når det er helt åbnet.

e) Kontroller stamlængde og diameter

- Mål længden af ​​ventilstammen for at bekræfte, at den passer til din aktuator eller håndtagskrav.

- Mål stamdiameteren for at sikre kompatibilitet med aktuatorer eller manuelle operatører.

f) Kontroller for godkendelse

- Håndter eller aktuatorhøjde: Hvis ventilen bruger en håndtag eller aktuator, skal du måle den, der kræves, krævet omkring stammen for at betjene den frit.

4. vigtige overvejelser

a) Standarder og specifikationer

Sommerfuglventiler fremstilles i henhold til specifikke standarder såsom ANSI, DIN eller JIS. Sørg for, at målingerne overholder den standard, der er relevant for din region eller applikation.

b) Trykrating

Bekræft ventilens trykklasse (f.eks. PN10, PN16) for at sikre, at den opfylder systemets driftstrykkrav.

c) Materiel kompatibilitet

Selvom det ikke er en direkte måling, er det kritisk at sikre, at ventilmaterialet (f.eks. Rustfrit stål, duktilt jern) er kompatibelt med, at væsken håndteres.

D) Sæde- og forseglingsinspektion

Undersøg ventilsædet dimensioner og forseglingsoverflader for slid eller skade. Sørg for, at sæddiameteren matcher diskdimensionerne for en ordentlig tætning.

5. Brug af producentens datablad

Mange sommerfuglventiler leveres med detaljerede tekniske datablad. Krydskontrol af dine målinger med databladet for at bekræfte, at ventilen opfylder dine systemkrav.

Konklusion

Måling af aSommerfuglventilSikrer nøjagtigt en ordentlig pasform, optimal ydelse og langsigtet pålidelighed. Ved at følge denne vejledning og i betragtning af alle kritiske dimensioner kan du med sikkerhed vælge eller udskifte en sommerfuglventil, der integreres problemfrit i dit system.
