Hvad er typerne af kontrolventiler?

2025-01-10

I fluidkontrolsystemer,Kontroller ventilerKan forhindre tilbagestrømning af medier og sikre en ensrettet fluid af væske. Denne meget praktiske ventil er designet til forskellige typer i henhold til forskellige applikationer og behov, hver med unikke strukturelle og funktionelle egenskaber.

De almindelige typer af kontrolventiler
  • 1. Svingekontrolventil
  • 2. løftekontrolventil
  • 3. aksial strømningskontrolventil
  • 4. sommerfuglkontrolventil

  • 1. Svingekontrolventil

    Ventilskiven tilSvingkontrolventiler skiveformet, og den åbnes og lukkes ved at rotere rundt om den roterende skaft på ventilsædetkanalen. Ventilens indre kanal er strømlinet, så strømningsmodstanden er relativt lille, hvilket er især velegnet til lejligheder med stor kaliber med lav strømningshastighed og sjældne strømningsstatusændringer. Det er dog ikke egnet til pulserende strømning. I tilfælde af pulserende strømning er dens tætningsydelse muligvis ikke så god som andre typer kontrolventiler.

    Svingekontrolventiler kan opdeles i enkelt-flap type, dobbelt-flap type og multi-flap type i henhold til de forskellige ventilkalibre.

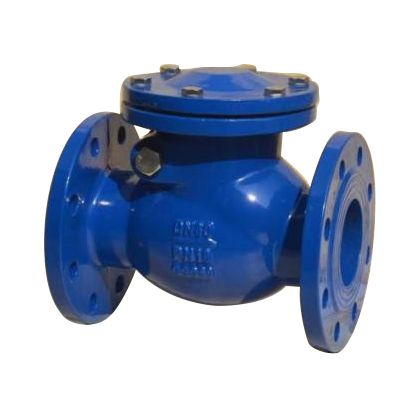

    Swing Check Valve

    2. løftekontrolventil

    Ventilskiven på løftekontrolventilen åbnes og lukkes ved at glide langs den lodrette midtlinie i ventilkroppen. Det har en kompakt struktur og en relativt stor væskemodstandskoefficient og fungerer godt i højtryks- og småkaliber lejligheder. Installationsmetoderne til løftekontrolventiler er forskellige. I henhold til denne funktion kan de også opdeles i lodrette løftekontrolventiler og vandrette løftekontrolventiler. Førstnævnte er mere velegnet til lodrette rørledninger, mens sidstnævnte er almindelig i vandrette rørledninger.

    3. aksial strømningskontrolventil

    Axial strømningskontrolventil er en speciel type kontrolventil, der er afhængig af kraft af medium strømning for at skubbe ventilskiven til at bevæge sig langs aksen for at opnå hurtig lukning. Denne ventil er vidt brugt i industrier såsom petrokemikalier, især i nogle tilfælde, der kræver hurtig respons, tab af lavt tryk og lav støj. Det er mere velegnet til barske arbejdsforhold.

    4. sommerfuglkontrolventil

    DeSommerfuglkontrolventiler opkaldt efter sin unikke sommerfuglventilskive. Ventilen har et stort strømningsområde, når den åbnes, reducerer væskemodstand og har en simpel struktur, let vægt og let installation. Det er vidt brugt i en række væskekontrolsystemer.

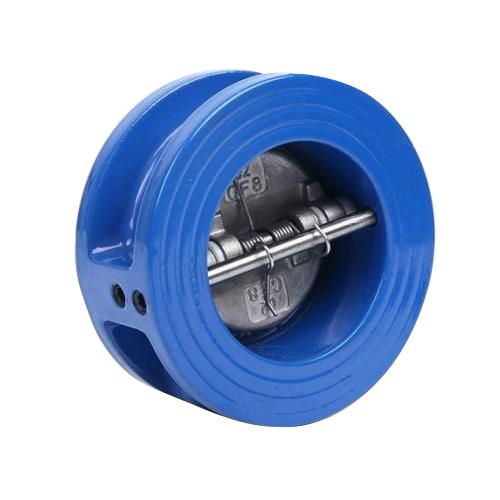

    Wafer Butterfly Check Valve

    Ovenstående fire er mere almindelige typer afKontroller ventiler. Der er selvfølgelig nogle andre specielle typer af kontrolventiler, såsom komprimeringskontrolventiler og rørledningscheckventiler, som normalt er designet i henhold til specifikke applikationskrav og bedre kan imødekomme behovene i specielle situationer.
